从零手搓一个U盘：主控、闪存、量产到测速，一次折腾全记录

前阵子整理抽屉，翻出一堆「半死不活」的U盘：有的被系统识别成0字节，有的插上就发热，还有几块从旧手机、坏固态上拆下来的闪存颗粒，扔了可惜，留着占地。本着「折腾不死就往死里折腾」的原则，我决定干脆自己焊一个U盘出来——从主控、闪存到量产、测速，把整条链路走一遍。

结论放前面：这事门槛不高，但坑不少。真正决定成败的不是手速，而是选料和量产参数。下面按顺序把过程记录一遍，给同样想动手的朋友一个参考。

一、先搞懂U盘里到底有什么

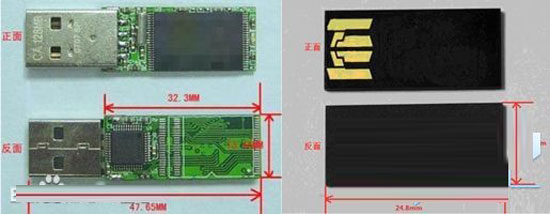

一个U盘拆开，核心就三样东西：主控芯片、闪存颗粒、PCB板，再加上外壳和USB接口。把它想象成一台迷你电脑——主控是「CPU+主板」，负责跟电脑通信、管理数据读写；闪存颗粒是「硬盘」，真正存数据的地方；PCB则是把两者连起来的「骨架」，上面还有晶振、电阻、电容这些配角。

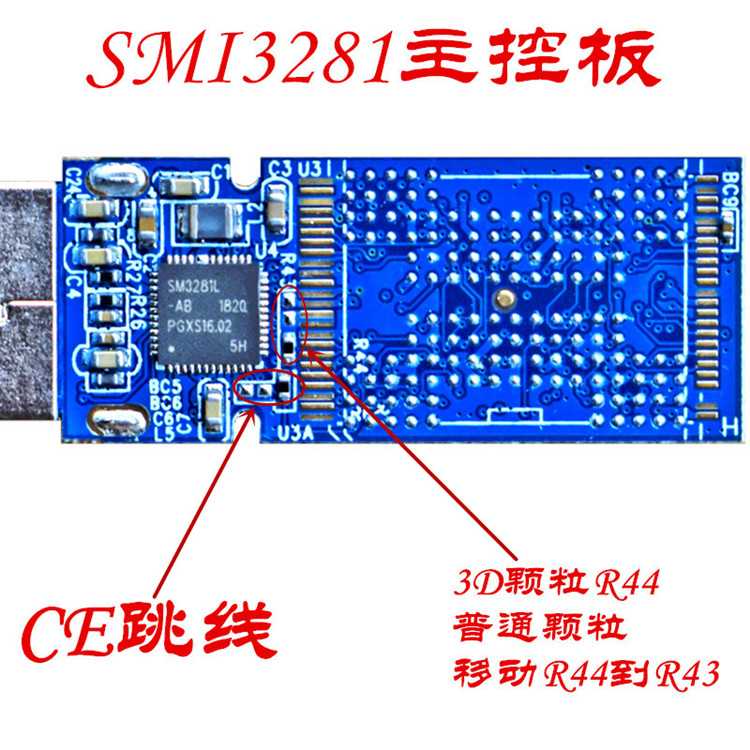

上图是一块慧荣SM3281主控的PCB。留意标注的「CE跳线」——当闪存颗粒的规格不同（比如3D颗粒和普通颗粒），需要通过移动板上的电阻位置来切换通道配置，这是DIY时最容易忽略、也最容易导致「识别不了」的一环。选料的第一步，就是让主控和闪存的搭配在支持列表里，常见的组合有慧荣SM3267/SM3281、银灿IS903、安国、群联等，各家都有自己的量产工具和闪存支持表。

二、选料：主控和闪存得「门当户对」

DIY U盘的料一般分两种来源：一是买现成的套料件（主控板+外壳+闪存，商家配好），二是自己拆颗。前者省心，后者省钱但风险高——从报废手机上拆下来的eMMC、从坏固态上拆的NAND，焊上去能不能认，全看主控的固件支不支持。

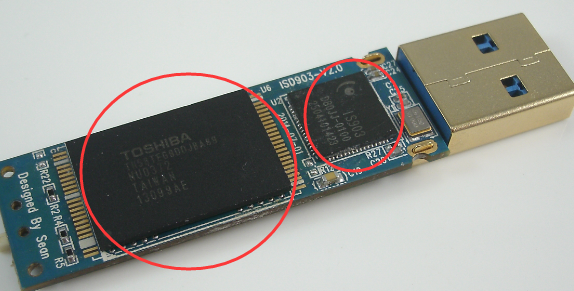

判断颗粒型号，最直接的办法是看芯片表面的丝印：主控一般印着厂商和型号（如 SMI SM3281、IS903），闪存则印着原厂代码（如东芝/铠侠、镁光、闪迪、三星、海力士）。拆机颗粒常常只有一串批次号，这时候就得靠「闪存ID识别」工具读出来，再拿去主控厂家的支持列表里对。不对号的组合，量产时十有八九会卡在「找不到闪存」。

闪存这边还有两个概念值得记住：MLC、TLC、QLC是存储单元的密度等级，寿命和速度依次下降，但容量和价格依次友好；同一容量下，双贴（一颗颗粒两颗die）通常比单贴速度更快。DIY玩家偏爱MLC和SLC老颗粒，图的就是稳定和长寿。

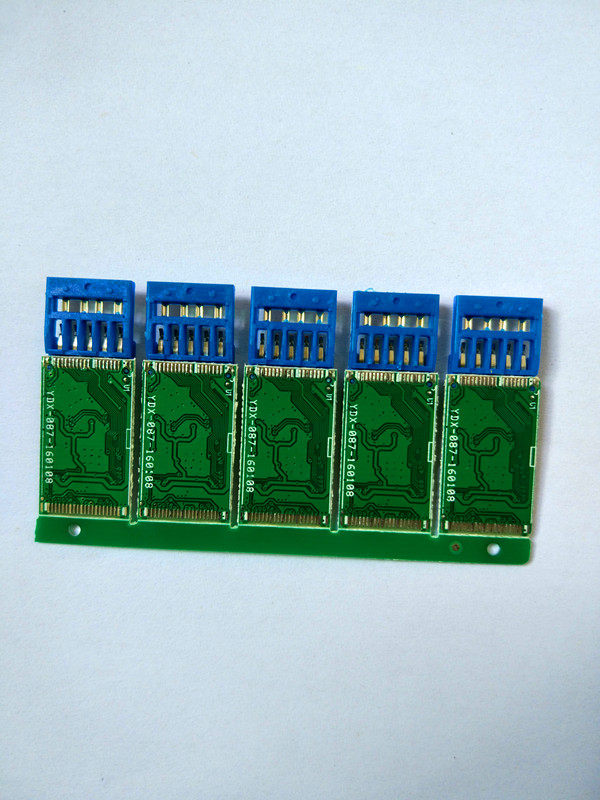

上图是几块还没上颗粒的半成品PCB裸板——USB金手指、主控焊盘、闪存焊盘都是空的。买套料件时，认准「主控+闪存已在支持列表」的整包，比单买裸板再配颗粒省掉一大半麻烦。

三、焊接：颗粒怎么「上板」

真正的动手环节从焊接开始。闪存颗粒是BGA封装，引脚藏在芯片底下，肉眼看不见，只能靠热风枪「吹」上去。工具清单：热风枪、恒温烙铁、锡膏/焊锡丝、助焊剂、镊子、放大镜或显微镜（有条件的上）、吸锡带。

流程大致是：先用吸锡带把焊盘清理干净、涂一层薄助焊剂；把颗粒对准丝印方向（方向绝对不能装反，反了轻则不认、重则烧板）后放上去；热风枪280—320℃、小风量沿芯片四周缓缓加热，看到焊锡熔融、芯片被表面张力「拉正」后移开；冷却后用放大镜检查有没有连锡、虚焊。

新手最容易翻车的地方有两个：一是温度过高把颗粒烤坏（尤其是拆机的旧颗粒，本来就脆）；二是助焊剂没清干净，残留受潮后导致短路。焊完务必用无水酒精或专用清洗剂刷一遍，吹干再上机。

没有风枪也别灰心，市面上有专门的「焊接服务」或直接买焊好颗粒的半成品，你只负责后面的量产和装壳，同样算DIY。

四、量产：决定生死的一步

颗粒焊好、插上电脑，如果灯亮但容量显示0MB，别慌——这正常。新焊的U盘需要「量产」：用主控厂商的工具对闪存做识别、扫描坏块、划分区、写入固件。没有量产，电脑就把它当一块空白芯片。

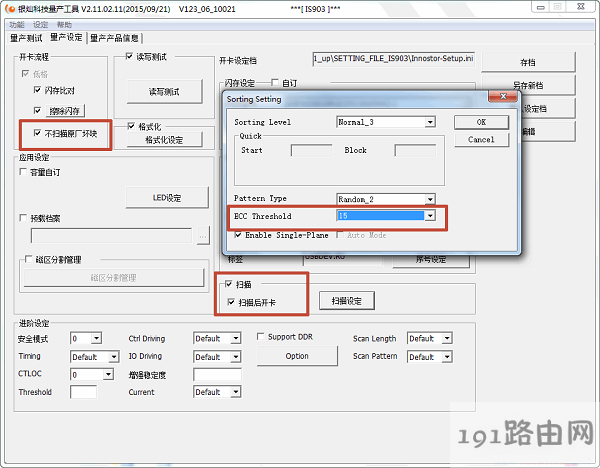

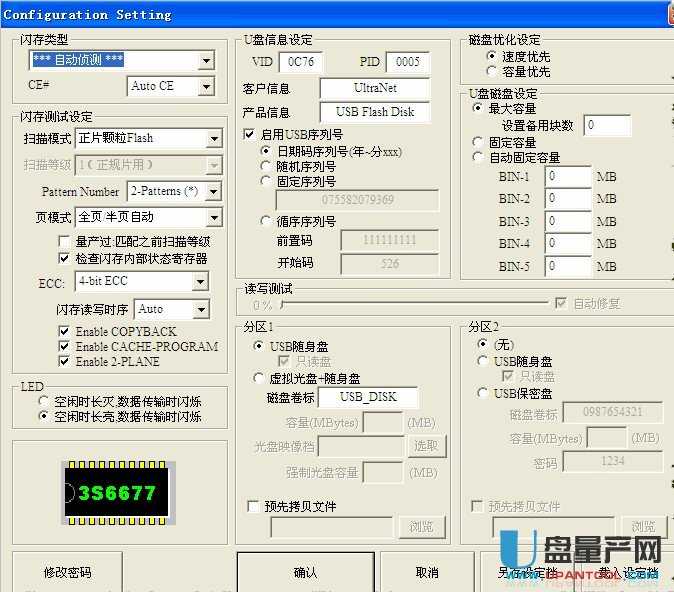

量产工具界面看着唬人，核心参数其实就几个：

• 闪存类型（Flash Type）：选错会直接报「无匹配的闪存」，按实际颗粒选；

• 扫描方式：「低级格式化/低格」会全盘扫描坏块，慢但稳；「高级格式化」快，适合颗粒没问题的场合；

• ECC等级：纠错强度，调太高会吃掉容量、调太低容易出坏块，一般用默认或中档；

• 分区/磁盘模式：单分区还是分CD-ROM、是否做启动盘、是否启用写保护。

点「开始」后就是等待，进度条走完、提示量产成功，重新插拔一次，电脑里就该出现一个正常容量的U盘了。如果失败，八成是三个原因：闪存型号选错、CE跳线没设对、颗粒没焊好。别急着重焊，先换个闪存类型试一次，能省不少事。

五、测速：别只看厂商宣传

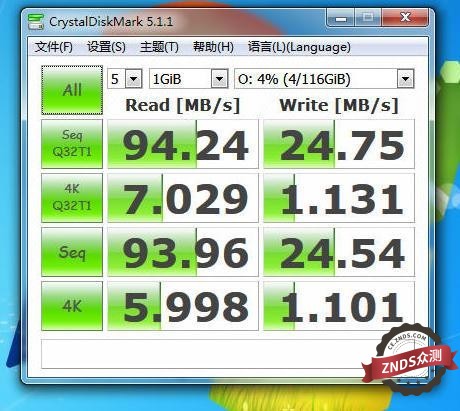

量产完成、装好外壳，最后一步是验证真实性能。用 CrystalDiskMark 跑一遍顺序读写和4K随机读写，再连续写入几十GB大文件看会不会掉速、掉盘。

我这块用SM3281主控配MLC颗粒的，顺序读取跑到200MB/s上下、写入100MB/s出头，4K随机读写就相对一般——这也是绝大多数U盘的常态，毕竟它天生不是为小文件随机读写设计的。真正让我安心的是连续写入不掉速、不发热到烫手，说明颗粒和散热都没问题。

顺带提醒一句：正因为市面上「扩容盘」「黑片」太多，自己DIY的U盘反而更让人踏实——每一颗料都是自己挑的、自己焊的，容量和速度心里有数。用芯片精灵（ChipGenius）或主控厂商工具读一下，就能看到真实的主控和闪存型号，比看外包装靠谱得多。

六、几点掏心窝的体会

折腾这一圈，收益其实不完全是「省了多少钱」，而是把「U盘」这个日常到几乎透明的小东西彻底看懂了。总结几点：

• 先配对，再动手。主控和闪存放不放进支持列表，决定了后面九成的工作量；

• 焊接靠的是稳，不是快。温度、助焊剂、清洁，每一步都比「手速」重要；

• 量产是分水岭。参数选对，一块「砖」就活了；选错，再好的颗粒也白搭；

• 测速验证，别信标称。顺序速度看心情，连续写入才是真相。

如果你也有一抽屉坏U盘和拆机颗粒，不妨挑一块练手。第一次成功点亮、看到电脑里跳出那个盘符的瞬间，还挺上瘾的。

—— 折腾完毕，下次见。

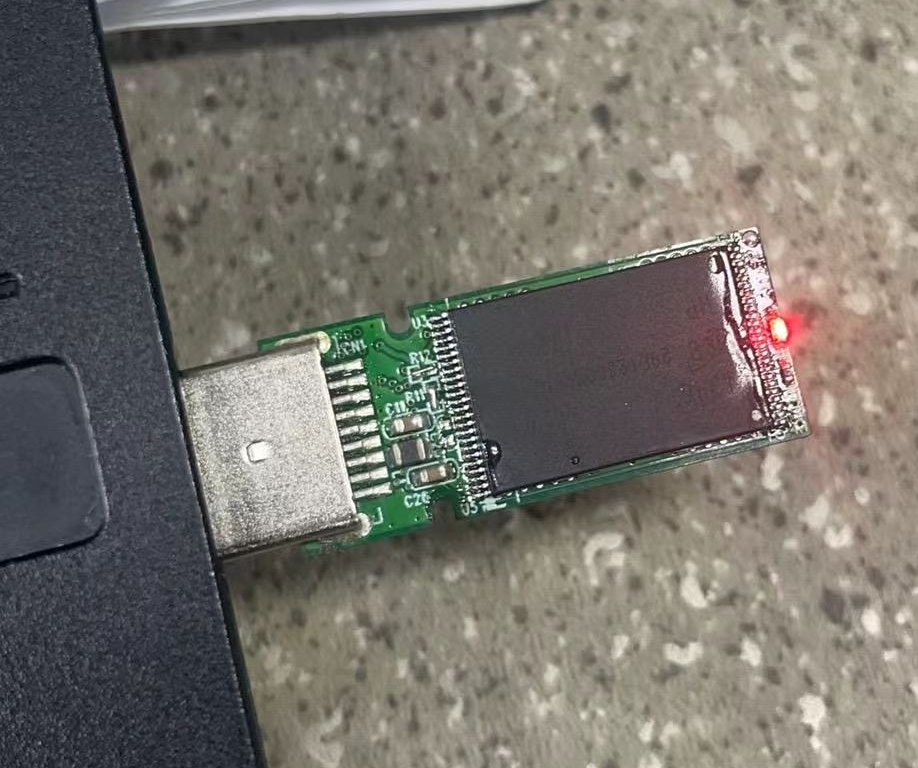

补记：点亮的那一下

文章发完，顺手把这块裸板从工位上拍了下来——没有外壳，颗粒和主控直接裸露在PCB上，USB头插在笔记本侧面，尾部那颗红色指示灯正亮着。

焊点谈不上漂亮，助焊剂也还留着痕迹，属于典型的「能亮就行」阶段。但灯亮起来、电脑跳出盘符的那一刻，确实是整个折腾过程里最爽的一下。等确认读写稳定，再给它套上外壳，这事就算圆满了。

补记：套料件长什么样

再补一张工作台上的「食材」合影：中间那块是USB-A公头的PCB裸板，主控和闪存已经焊在板上；左边是银色金属外壳，上面印着「eaget（忆捷）」的标；右边那个白色小方块是尾盖。背景里蓝色防静电垫、电烙铁、焊接夹具、装小螺丝的自封袋，就是这次折腾的全部家当。

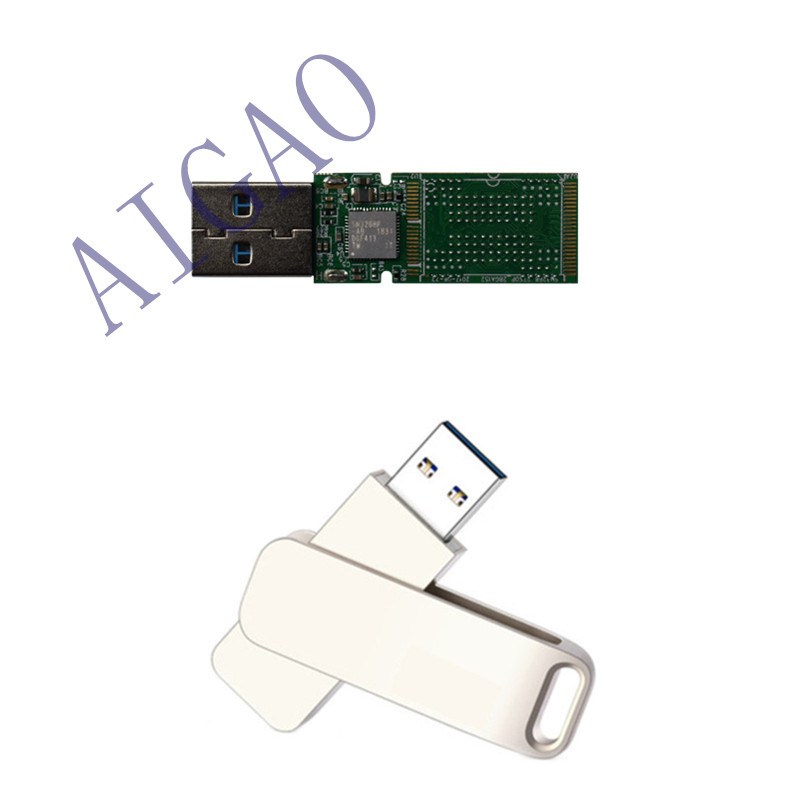

买的套料件一般就是这么几样：主控板 + 外壳 + 尾盖 + 螺丝。外壳认准型号和板的尺寸是否匹配（比如BGA长板要用对应的长壳），尾盖有卡扣式和螺丝式，装之前最好先干插一次确认松紧。等测速稳定，把板子推进外壳、扣上尾盖，一个「看起来是正经U盘、拆开是自己焊的」的成品就成了。

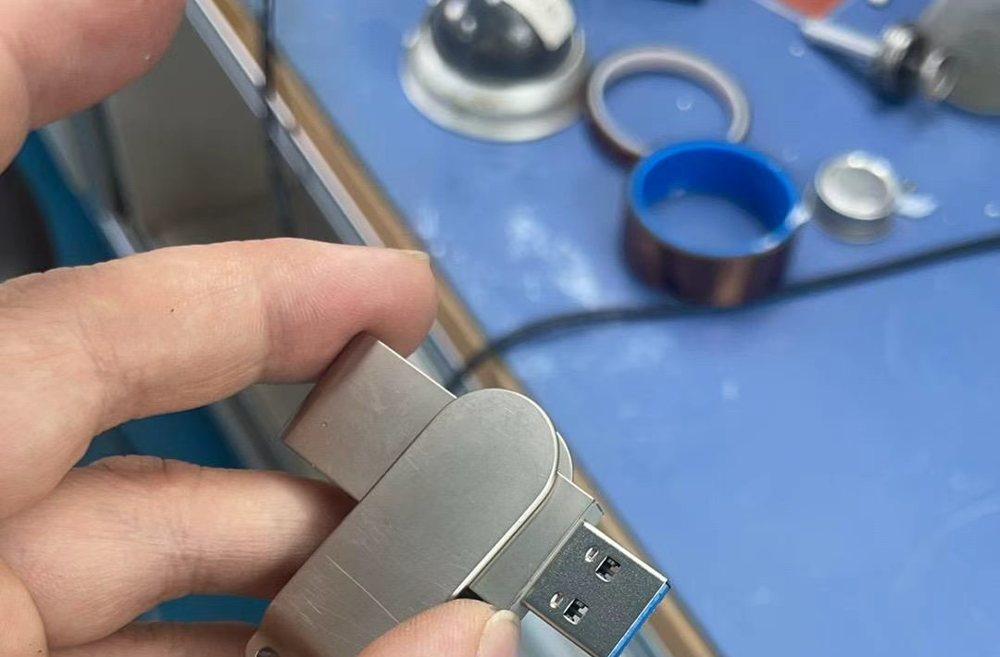

补记：成品上壳，收工

最后一步是装壳。把测速稳定的裸板推进金属外壳、扣上尾盖，一个「看起来是正经U盘、拆开才知道是自己焊的」成品就成型了：钛灰色铝合金喷砂外壳，旋转式开合，露出的USB-A舌片是蓝色的——意思是USB 3.0起步。

拿在手里的质感和市售成品没差，甚至因为知道自己亲手焊过每一颗元件，用起来更踏实。回头再看那块光秃秃的裸板，有点舍不得装壳了——毕竟全流程里最动人的画面，永远是它插在电脑上、红灯亮起的那一刻。

这次折腾到此收工。下一个抽屉里的坏U盘，已经在等我了。

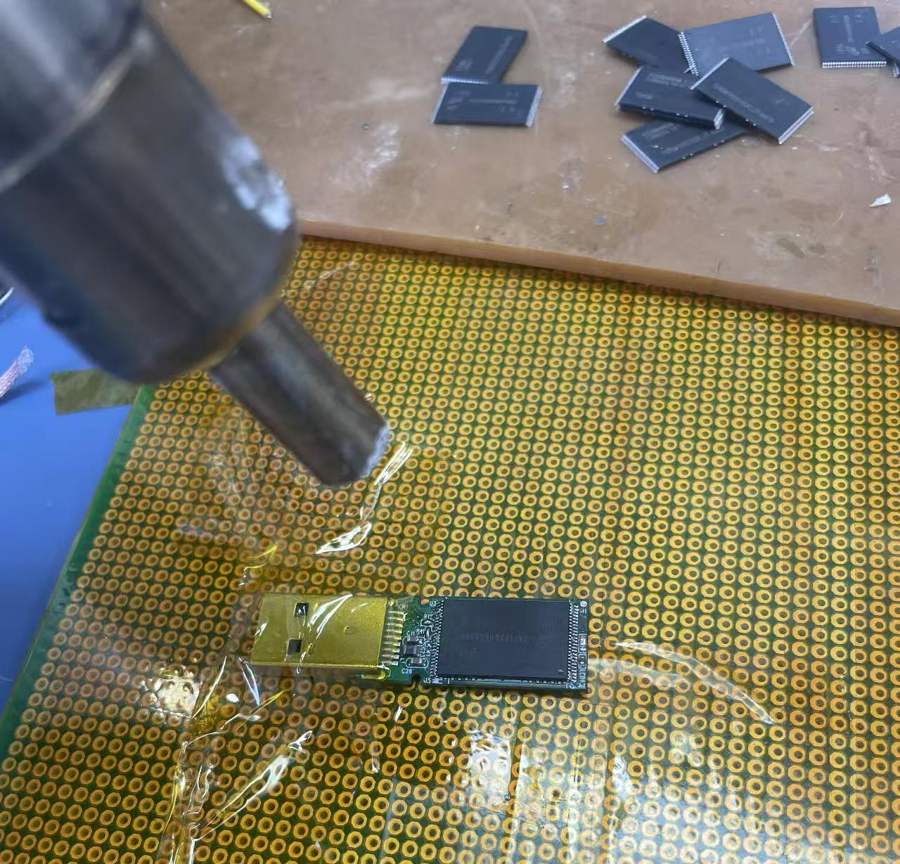

补记：焊接现场

有朋友问焊接到底长什么样，补一张过程图。这就是当时的工作台现场：黄色洞洞板（耐热垫）上摊着刚吹上去的板子，USB头一侧是金黄色的主板区，旁边那颗印着丝的黑色方块就是闪存；上方木板上散着一堆从报废设备上拆下来的颗粒，等着被挑中「上岗」。

画面左上角那支就是热风枪的风嘴，正对着板子加热。四周那些亮晶晶、拉着丝的黄色液体是助焊剂受热后的样子——它的作用是防止焊盘氧化、帮助焊锡流动，但焊完一定要用酒精清洗干净，残留受潮会出问题。台上那堆黑色颗粒，每一颗都要先用闪存ID工具读出来、再确认主控支不支持，能真正「活下来」上板的不多，这也是DIY最有意思、也最看运气的一步。

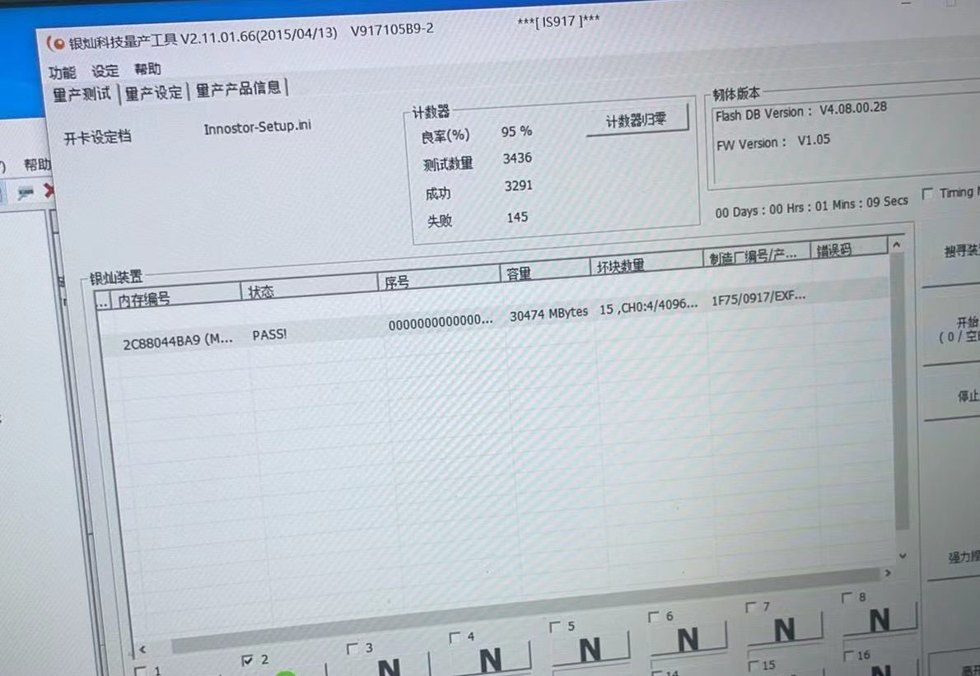

补记：量产实测界面

再说「量产」那一步，直接上当时截的屏。这是银灿（Innostor）的量产工具，标题栏显示芯片型号是 IS917，跑的是 IS917BSB-2 这套配置。

几个关键信息值得单独拎出来看：

• 闪存识别：列表中那颗 2C8804BA9 状态栏显示 PASS——意思是主控已经认出了这颗颗粒，并且校验通过。这是量产能不能继续的前提，认不出来后面全免谈。

• 容量：30474MB ≈ 29.8GB，标称 32GB 的颗粒扣掉坏块和换算损耗后的实际可用值，属于正常范围，不是扩容盘。

• 计数器：良率 95%、测试 3436 次、成功 3291、失败 145——这是工具累计的测试统计，失败率约 4%，对拆机颗粒来说算是可以接受的水平。

• 固件版本：Flash DB Version V4.08.00.28、FW V1.05，右侧还有 16 个工位的指示灯面板，绿的说明这个口位在工作。

看到 PASS 那一刻其实比点亮红灯还紧张——它意味着颗粒没焊坏、型号没选错、CE 跳线也设对了。点「开始」之前，务必确认「磁盘优化」「分区设定」这些参数，一旦量产下去，盘里的东西可就没了。

一句话概括

U盘DIY（自己手搓U盘）就是自行选配主控芯片与闪存颗粒、焊接组装并用量产工具格式化的过程；门槛不高，但成败主要取决于选料与量产参数。

关键要点

• 三大件：主控芯片 + 闪存颗粒 + PCB板
• 选料铁律：主控与闪存必须在同一「支持列表」内，否则量产会卡在「找不到闪存」
• 常见主控：慧荣 SM3267/SM3281、银灿 IS903/IS917、安国、群联
• 颗粒识别：看芯片丝印，或用闪存ID识别工具读出型号再对照支持表
• 焊接：BGA封装用热风枪吹焊，注意丝印方向，装反可能烧板
• 量产：颗粒识别显示 PASS 才可继续；留意坏块与容量是否为扩容盘
• 接口：USB 3.0 起步

常见问题（FAQ）

Q：手搓U盘难吗？
A：不难。核心是三件事——主控与闪存匹配、焊接方向、量产参数。

Q：怎么判断闪存颗粒型号？
A：先看芯片表面丝印；拆机颗粒常只剩批次号，需用闪存ID工具读出再比对主控厂家支持列表。

Q：为什么量产总提示「找不到闪存」？
A：多半是主控与闪存不在同一支持列表内，或 CE 跳线配置不对。

Q：拆机颗粒能用吗？
A：能用，但能否被主控固件认可取决于型号，失败率通常更高（本案例约 4%）。
